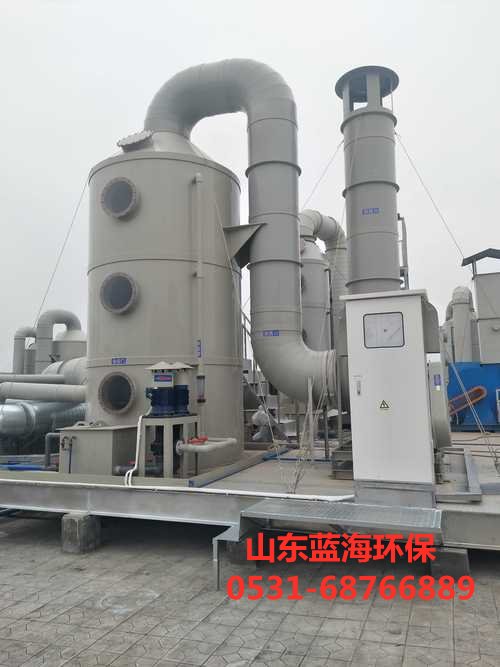

廢氣酸洗凈化塔的結構主要由噴嘴、填充物、除霧裝置、填充物支撐、風機、液位系統、PH控制系統等組成。其具體結構及作用如下：

- 噴嘴：負責將洗滌液均勻噴灑分散在凈化塔內，確保廢氣與洗滌液有效接觸，以提高污染物的去除效率。

- 填充物：用來增加液體和氣流之間的接觸面積，從而增加反應吸收的表面積。通常選用***比表面積且抗腐蝕性能強的材料，如PE材質。

- 除霧裝置：防止廢氣流速較高時帶走霧氣或洗滌水滴，避免排放口含有***量水汽形成水霧。

- 填充物支撐：以柵欄形結構防止填充物掉落到水槽中，一般選用輕質、抗腐蝕材料制成。

- 風機：驅動氣流，保證氣流有效流動，通常需要配套使用馬力足夠、抽風量***的風機。

- 液位系統：控制水箱里的液位，防止循環泵空轉，并在水位達到設定高度時啟動循環泵。

- PH控制系統：用于檢測和控制循環洗液的pH值，確保處理效果。



總的來說，廢氣酸洗凈化塔通過這些組成部分的協同工作，能夠有效地去除廢氣中的有害成分，達到清潔廢氣的目的。在設計和選擇酸洗凈化塔時，需要考慮廢氣的***性、處理效率要求、經濟性和安全性等因素，以確保設備能夠滿足***定的環保需求。
